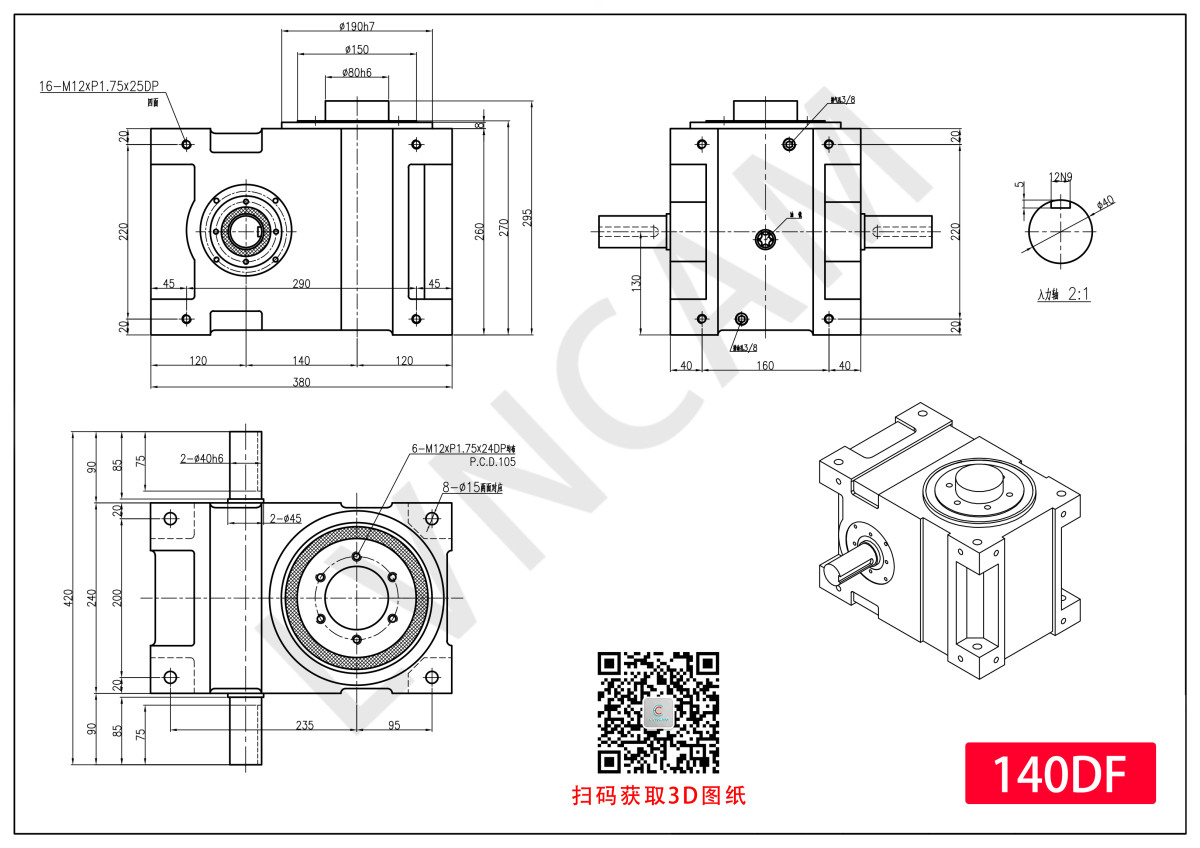

140DF法兰型凸轮分割器

【优点】

法兰型凸轮分割器具有重负荷性,可承受较大的垂直径向或轴向压力,其输出轴为法兰盘式设计, 有凸缘中心、盘面螺孔、定位销孔、固定面积大,可使连接件更坚实平稳。适用于较大负荷 的回转式圆盘驱动场合,被广泛使用在各类盘式加工机械及类似机构的产业机械,自动化间歇驱动部件。
优势特点

我公司生产的凸轮分割器广泛应用于高速冲槽机 钎焊机械 剥线冲端机 组装机 自动装配机 送料机 印刷机 移印机 网印机 烫金机 真空成型机 自动检查机 电容器分类机 电阻二极管设备 自动打包机 铅丝焊接 灯丝收卷机 印刷机械 食品包装机械 玻璃机械 陶瓷机械 化工机械 ,数控机床加工中心等需要间歇、步进动作的各种自动化机械上,分割器具有步进定位度高,高速运转平稳,传输扭距大,定位时自锁等显著优点,山东率宁精密机械LVNCAM凸轮分割器是替代槽轮机构、不完全齿轮机构、棘轮机构等传统间歇机构的理想产品。

法兰型凸轮分割器具有重负荷性,可承受较大的垂直径向或轴向压力,其输出轴为法兰盘式设计,有凸缘中心、盘面螺孔、定位销孔、固定面积大,可使连接件更坚实平稳。适用于较大负荷的回转式圆盘驱动场合,被广泛使用在各类盘式加工机械及类似机构的产业机械,自动化间歇驱动部件。

法兰型凸轮分割器规格有:45DF、60DF、70DF、80DF、100DF、110DF、125DF、 140DF、180DF、250DF、350DF、450DF。

分割数:2工位,3工位,4工位,6工位,8工位,10工位,12工位,16工位,20工位,24工位,32工位……

可根据客户需求定制相应的分割数,可实现百工位以上。

驱动角度:90度,120度,150度,180度,220度,240度,270度,300度,330度,360度。

45DF型凸轮分割器常规适用于圆盘直径在300mm以下,负载重量10KG以下的应用场景,具体选型还需要考量工位数,驱动角以及转动速度等数据,通过计算运动惯量确认选型结果 。
